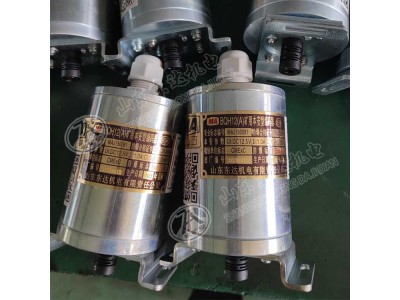

BQHI2矿用本安型旋转编码器采集信号操作台显示器

概述

BQH12矿用本安型旋转编码器可用于煤矿有甲烷、煤尘爆炸危险的场合，编码器与要检测的旋转轴相连接，给PLC采集信号，当旋转轴旋转时，旋转编码器感应出同步脉冲。用于跑车防护装置时，是经过通信电缆进入PLC控制器进行距离计算，并将此距离和绞车运行状态在操作台显示器显示。

技术特点

编码器为A、B两相输出，正向旋转时，A相超前B相，反向旋转时，B相超前A相，两路脉冲信号相位差为90°±45°，脉冲信号占空比≥30%

编码器为增量型旋转编码器，AB两相，通过旋转的光栅盘和光耦产生可识别方向的计数脉冲信号，编码器与绞车连接，将编码器测量脉冲传输至主机PLC控制器，判断绞车的速度

主要技术参数

口电源电压：DC12V，工作电流：≤25mA口分辨率：600脉冲/转

囗量程：0~250r/min口输出信号：A、B两路脉冲信号，正转A相超前，反转B相超前，高电平≥DC12V，低电平≤DC0.5V

生产厂家：山东东达机电有限责任公司，山东矿安机电有限公司。
