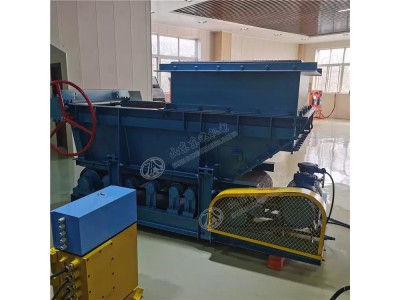

GLD800/5.5/S系列带式给料机 电机功率为5.5kW

其主要特点是：

1. 给料量大，体积小、重量轻，便于井下运输和安装，可大大减少井巷工程量；

2. 给料量调节范围大，调节方便（无级调速）；

3. 运动部分工作阻力小，功耗低，运动部件的工作寿命长；

4．运行平稳，噪音小，保护环境；

5、零部件通用性强，安装维修方便。

主要结构及工作原理

1、结 构

本机为吊挂式给料机，其主要组成部分见结构示意图，整机经由漏斗架悬挂固定在煤仓口部，其下安装箱体，在箱体下安装给料装置。给料装置由驱动滚筒、缓冲托辊、改向滚筒、胶带、清扫器等组成。驱动装置由机械无级变速机经链条带动主动滚筒旋转，给料机煤流从两侧板围成的箱体出口流出。给料装置和驱动装置均安装在底架上。在箱体上，安有闸门装置和驱动手柄，用于给料机停机时关闭煤流。

2、工作原理

料仓内的物料经漏斗架进入箱体落在具有耐磨、防纵撕、抗冲击能力的专用胶带上；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的物料导向出料口，运行中的胶带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；安装在改向滚筒处的清扫器，清扫粘结在胶带上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现；改变给料量，可通过调节无级变速减速机的输出轴变速，来改变胶带运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。带式给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。
