在电机研发与质量管控的核心地带，精度即是生命线。±0.1%的效率测量精度并非遥不可及的目标，而是电机试验平台赖以立足的基石。实现这一精度级别，需从多个技术维度构建保障体系：
机械设计：稳定性的根基

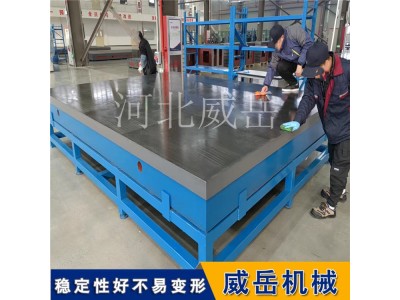

超平减振基座：选用高刚性花岗岩或聚合物混凝土基座，其热膨胀系数低，环境温度波动导致的平台形变。配合主动空气弹簧或高性能机械隔振器，将外界振动干扰衰减至0.5µm/s以下。
高同心对中：采用激光对中仪与伺服调整机构，实现电机-负载端面平行度≤0.02mm，径向跳动≤0.01mm，去掉机械传递损失。
热变形补偿结构：在关键支撑部件中嵌入温度传感器，结合有限元热模型预测形变趋势，通过结构设计或微位移机构进行主动补偿。
动态测量精度保障：实时捕获真实损耗
宽频高精度传感器：选用0.02级功率分析仪（如横河WT5000），配合宽频电流互感器（0.1Hz-5MHz），确保变频器供电下谐波功率的计量。扭矩测量采用温度漂移<0.005%FS/℃的动态扭矩法兰。
实时环境补偿算法：在测控软件中集成温度、湿度、气压传感器数据流，依据IEC60034-2-1标准动态修正定子铜损、风摩损耗等环境参数。
高频同步采样技术：多通道AD采样采用时钟协议同步，时序误差<100ns，除相位差导致的功率计算偏差。
智能校准与过程管控：全生命周期精度追踪
自动化标定：集成标准电阻箱、高稳电压电流源，支持一键触发全量程多点校准，自动生成符合ISO17025的校准报告。
过程数据区块链存证：关键试验数据（原始采样值、环境参数、校准记录）实时上链，确保数据真实性与可追溯性。
AI驱动的误差预测：基于历史校准数据与设备状态信息，训练机器学习模型预测传感器漂移趋势，提前预警并规划预防性维护。
技术解析：某新能源汽车驱动电机验证案例
某Tier1供应商采用上述精度保障方案，在150kW驱动电机MAP测试中实现：
效率测量重复性：±0.07%(k=2)
不同实验室间比对差异：<±0.15%
成功识别出0.3%的定子焊接工艺波动导致的效率异常，避免了批量风险。
