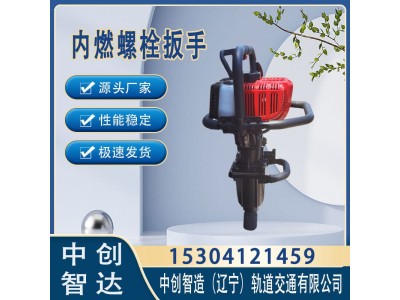

中创智造便携式内燃扳手铁路隧道机械设备

　　目前，铁路领域多使用手动扳手紧固铁轨螺母，要求紧固螺母扭矩在1200Nm以内，很多内燃扳手生产厂家为避免扭矩过大造成螺栓损坏，而采用降低扳手扭矩的方式解决，因此又造成了生锈螺母拆卸不动的情况。同时，当前国内内燃螺栓扳手缺乏扭矩过载保护，对螺栓紧固扭矩不可控，易造成钢轨螺栓损坏，因此市场亟需一种最大扭矩接近于1200Nm并且能够防止造成螺栓损坏的内燃螺栓扳手。

　　咨询：中创智造（辽宁）轨道交通有限公司

　　王经理：1 6 7 3 1 8 7 1 6 6 6

　　姜经理：1 5 3 0 4 1 2 1 4 5 2

　　王经理：1 5 3 0 4 1 2 1 4 5 9

　　姜经理：1 5 5 4 1 2 7 5 0 6 3

　　座机：0412-4829789

　　构造与工作原理

　　1、构造：便携式内燃扳手内燃机动扳手由小型汽油发动机、行星轮系变速箱、旋转方向转换器、冲击式加力器、输出轴离合器、套筒头和操作扶手组成。

　　2、工作原理：便携式内燃扳手发动机的旋转扭矩，经过离合器、万向节、锥齿轮换向减速机构，完成旋转扭矩的换向与减速，换向与减速后的扭矩，由连接轴传送到有蓄力加力的安装作用的冲击加力机构上，然后经过套筒对螺栓上的螺帽完成松开和上紧作业，简易方便。

　　主要技术参数

　　引擎 类型：二冲程，强迫，冷风，单缸

　　功率：1.47kw

　　排气量：51.7cc,Φ44×34mm

　　燃油箱容量:1升

　　燃料混合比: 25:1

　　转数(空转)：2700rpm ±250

　　转数(加载)：7120rpm

　　转数：9880rpm

　　输出：2.03 Ps/6500 rpm

　　扭矩：0.34kg-m/550 rpm

　　压缩率：7.4：1

　　燃油消耗率：380 g/Ps.h

　　化油器 类型：膜片式

　　紧固扭矩范围：550 – 1700 N.m(406 – 1250 ft.lbs)

　　离合速度：1200rpm

　　净 重：18kgs(39.60lbs)

　　整体尺寸：650×280×380mm

　　点火系统 方 式: 电子点火

　　火花塞型号:NGK BPMR6A

　　化油器型式: 膜片式

　　使用方法与维护

　　1、检查发动机(按发动机说明书)应处于正常状态;

　　2、检查机器各部件应处于正常状态;

　　3、转动发动机数转使其各部件有良好的润滑;

　　4、拨动换向手柄，使套筒处于空挡位置;

　　5、启动发动机，进行短时间的空运转，再调整油门使发动机处于怠速状态，即可工作;

　　6、发动换向手柄至你所需要的旋转方向，抬起手把将套筒对准螺母，顺时针转动右手柄，拉动离合器线，离合器结合套筒即开始旋转，反转手柄，调小油门减速，松开离合器线，离合器分离，即完成一个工作循环。

　　7、停止工作前，放松油门，将换向手柄拨至空挡，关闭发动机。

　　便携式内燃扳手的保养

　　1、发动机的保养注意事项，严格按照发动机说明书进行。

　　2、锥齿轮减速、换向机构每工作48时，应检查并添加润滑脂一次。

　　3、加力器每月检查一次润滑油。

　　4、行走轮及其他传动部分，每半年检查一次润滑油。

　　5、长时间不用时，擦洗干净，在未涂漆部分涂防腐油脂，存放在通风、干燥处。

　　从今天开始，每天微笑吧，世间事除了生死，哪一桩不是闲事。渐渐的喜欢上了现在的生活，没有惊喜也没有意外。

　　真诚源于服务，品质源于信赖，中创智造确保精品，我们公司还有其他铁路施工产品，欢迎致电。
