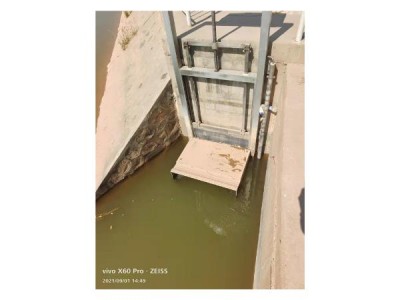

封闭式超声波时差法

超声波测箱采用流速面积法原理。其流速测量部分采用超声波时差法原理，过流面积部分是通过电子水尺测量水深，然后根据测箱的内部宽度参数来进行计算。

2.产品特点

水头损失小

与堰槽式明渠流量计不同（无论是三角堰、矩形堰、巴歇尔槽、无喉道槽还是陡坡，跌水其测量原理本质上都是流量水位关系法），超声波测箱采用流速面积法原理，无需刻意改变水的流态，因此与堰槽式明渠流量计相比，水头损失要小得多。

计量精度高

与多普勒超声波测量点流速不同（多普勒超声波依靠测量水中杂质反射形成的多普勒频移效应，来测量水中杂质速度，从而代表水的流速），矩形槽超声波流量计采用时差法超声波技术，测量的是该层水流的平均流速，超声波信号从测水箱的一侧发射到另一侧接收，其时间差代表的是该层水流的平均流速，时差法超声波方式更能从整体上反应水流的状态，从而提高了计量精度，适应复杂的流场状态。

适应能力强

与雷达波流速仪通过测量水的表面流速来代表整体流速不同，超声波测箱采用多通道测量技术，大幅度增加超声波探头数量，每10厘米水位高度分为一层，分别测量各层的流速，因此在不同的坡降、前后闸门开度状态、刮风下雨、漩涡测流等复杂外部条件下均可以实现精确计量，环境适应能力强。

淤积厚度检测

最小5cm一层的换能器分布方式，可有效检测淤积层厚度，进而对过流面积进行调整，有效减少淤积对计量精度的影响。

3.技术参数

流速测量原理：超声波时差法

换能器工作频率：1MHz

换能器分布方式：交叉分布

声道数：8~24声道

精度等级：2级

计量精度：±2%

校准方式：出厂前实流标定

液位测量：电子水尺

液位精度：±2.5mm

供电电压：DC5-24V(红线：电源正；蓝或黑线：电源地）

通讯：RS485 Modbus协议（黄线RS485A;绿线RS485B）

功耗：≤40mA（不含水尺）

≤50mA(含水尺）

机械材质：高强度不锈钢和铝合金
