开放式超声波时差法

开放式超声波明渠流量计由超声波探头、主机和液位计三部分组成，采用流速面积法原理。其流速测量部分采用超声波时差法原理；过流面积部分是通液位计测量水深，然后根据渠道参数计算过流面积，适用于矩型渠、梯形渠和U型渠水流量的计量。

2.产品特点

球体设计，安装便利

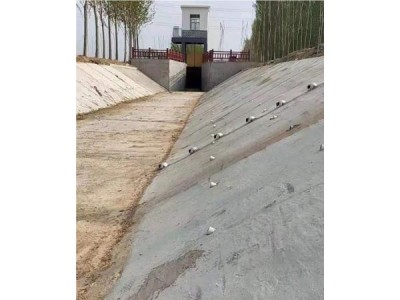

采用创新的球体换能器支架设计，特别适用于梯形渠道的安装对准。换能器安装支架装置由底座1，锁紧环2和换能器3构成；底座1和换能器3通过球体表面相互接触，在锁紧前，换能器3可在一定范围内上、下、左、右旋转；换能器3位置调整到位后，锁紧环2通过螺栓或螺纹锁紧，换能器位置角度固定，此结构非常适用于梯形渠壁的换能器安装对准。

3.技术参数

流速测量原理：超声波时差法

换能器频率：250KHz

声程范围：1m~12m

ZUI大流速：1~10m/s

有效声程：（3000/ZUI大流速）mm

流速量程范围：100

支持声道数量：1~16声道

适用渠道类型：梯形、U型

显示：OLED屏

换能器分布方式：单侧分布或交叉分布

精度等级：2级

计量精度：±2%

校准方式：出厂前逐声道标定

供电电压：DC12V

通讯：RS485 Modbus

功耗：≤100mA

机械材质：高强度不锈钢和铝合金
